1、产品名称及型号 |
||
|
产品名称 |
高低温一体机 |
|
|
产品型号 |
XHhDC-2A10 |
|
|
概述 |
||
|
产品应用 |
本产品主要用于航空航天的环境试验、热沉试验、制药、化工行业中的低温反应釜、特种气体的提纯，化工、制药行业中的低温蒸馏、精馏、萃取等设备中。 |
|
|
主要技术参数 |
||
|
关于防爆 |
防爆循环泵，防爆风机，加热管防爆，防爆压缩机，防爆PT100，电器部分和高低压保护器做集成隔离防爆。满足客户BT4等要求。 |
|
|
温度范围 |
-5-200℃ |
|
|
温度控制选择 |
出口温度控制.物料控制 |
|
|
控温精度 |
±1 |
|
|
加热功率 |
10KW |
|
|
制冷量
|
At 200℃ |
10KW |
|
At 20 |
8KW |
|
|
At -5℃ |
5KW |
|
|
安全防护 |
具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能。 |
|
|
密闭循环系统 |
整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 |
|
|
制冷配件 |
压缩机：谷轮 膨胀阀:艾默生 油气分离器：艾默生 |
|
|
操作界面 |
配触摸屏 |
|
|
传感器 |
导热介质温度反馈 PT100 |
|
|
尺寸 |
660*800*1600mm |
|
|
电源 |
380V 14 KW MAX |
|
|
换热部分 |
||
|
板式换热器 |
板式换热器 |
|
|
充氮焊接工艺 |
低温联接管路采用优质软态铜管，使用高精度电动弯管机进行管路的制作、充氮焊接、48小时高保压防泄漏工艺以确保焊接质量；系统气压保压2.0MPa。 |
|
|
导热介质循环泵流量、压力 |
60L/min 2.5BAR max |
|
|
外壳材质 |
碳钢喷塑 |
|
|
接口尺寸 |
DN25 |
|
|
重量 |
280kg |
|
配置清单
|
序号 |
名称 |
单位 |
数量 |
名称 |
型号 |
|
一、主体系统材料 |
|
||||
|
1 |
高低温一体机 |
台 |
1 |
雪华 |
|
|
2 |
压缩机 |
台 |
1 |
谷轮 |
|
|
3 |
加热管 |
台 |
1 |
力宏 |
|
|
4 |
循环泵 |
台 |
1 |
元欣 |
|
|
5 |
控制系统 |
一套 |
1 |
雪华 |
|
|
6 |
板式换热器 |
个 |
3 |
远卓 |
|
|
7 |
冷凝器 |
台 |
1 |
雪华 |
|
|
8 |
干燥过滤器 |
套 |
1 |
艾默生 |
|
|
9 |
膨胀阀 |
个 |
1 |
艾默生 |
|
|
10 |
高低压保护器 |
个 |
1 |
奉申 |
|
|
11 |
超温保护器 |
个 |
2 |
金典 |
|
|
12 |
液位计 |
个 |
1 |
雪华 |
|
|
13 |
导热油储罐膨胀灌 |
套 |
1 |
雪华 |
|
|
14 |
温度传感器 |
个 |
2 |
惠邦 |
|
|
15 |
压力表 |
个 |
2 |
金典 |
|
|
16 |
制冷剂 |
次 |
1 |
巨化 |
|
|
17 |
断路器隔 |
个 |
1 |
施耐德 |
|
|
18 |
交流接触器 |
个 |
3 |
施耐德 |
|
|
21 |
机箱管路 |
套 |
1 |
雪华 |
|
|
22 |
油分 |
个 |
1 |
艾默生 |
|
|
23 |
截止阀 |
个 |
1 |
304 |
|
|
24 |
单向阀 |
个 |
1 |
304 |
|
|
25 |
|
套 |
1 |
途安 |
|
|
26 |
|
根 |
6 |
途安 |
|
|
39 |
|
|
|
|
|

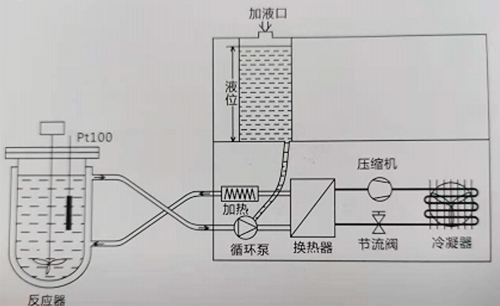

原理图
本设备采用单一循环导热介质由循环泵驱动经过制冷换热器进行热冷交换，达到所需温度。
制冷部分采用单压缩机制冷，控制蒸发器蒸发内部温度及压力，从而较精准控制循环冷却水的温度。
本设备采用蓄冷式槽设计，提高系统热容量，给一些换热器提供冷量，提高温度控制的稳定性。
制冷机组主要包括制冷压缩机、冷凝器、循环泵、干燥过滤器、蒸发器、节流机构、载冷剂罐、循环系统、电气控制等。
制冷工艺流程简介如下：
机组蒸发器里面的液态制冷剂经过换热器系统内的循环水进行交换，温度升高，由液态变为气态，被压缩机吸气口吸入，经过压缩机压缩后的高温高压制冷剂气体先经过油分离器，将压缩过程中携带的冷冻机油分离干净，而后进入冷凝器，经过与环境空气或冷却水换热，由高温高压的气体变为高压常温液体。高压常温的制冷剂液体，经干燥过滤器，而后经过膨胀阀节流降压，即由高压液体变为低压液体。低压液体（沸点较低）进入机组蒸发器，通过循环泵把冷量带到循环系统实现制冷。
